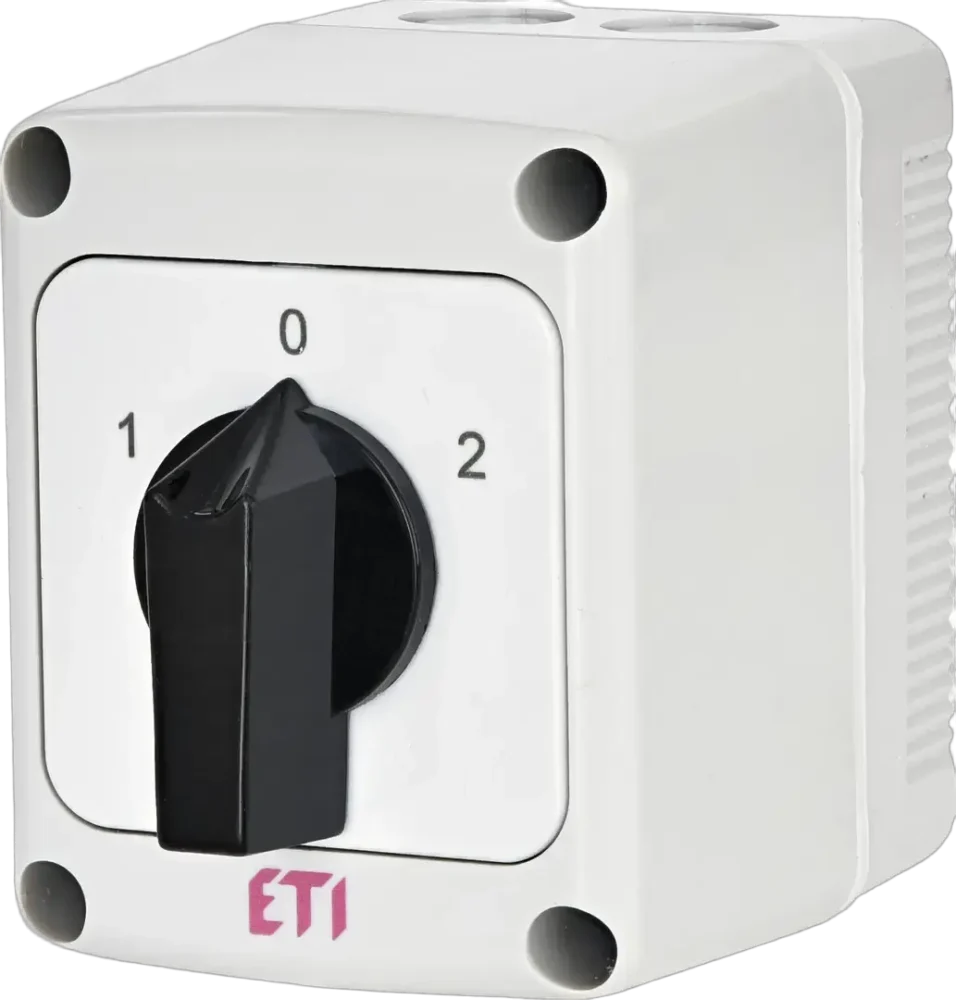

CS 25 53 PN – Grebenasta Sklopka za Površinsku Montažu

Grebenasta sklopka CS 25 53 PN visokokvalitetna je ručna upravljačka naprava namijenjena ručnom upravljanju i prebacivanju između dvaju trofaznih izvora napajanja ili strujnih krugova s mogućnošću odabira između više položaja uz istovremeno tropolno sklapanje u industrijskim, poslovnim i infrastrukturnim objektima. Konstruirana za direktnu površinsku montažu na zid ili drugu ravnu površinu u robusnom kućištu, idealno je rješenje za primjenu na mjestima gdje nije dostupan razvodni ormar ili upravljačka ploča, a potrebno je pouzdano i fleksibilno ručno višepoložajno tropolno upravljanje trofaznim strujnim krugovima višeg strujnog opterećenja.

Naprava je izvedena kao tropolna grebenasta sklopka s tri položaja (0-1-2) i nazivnom radnom strujom od 25 A pri kategoriji AC-21 i naponu 400 V AC, što je čini prikladnom za ručno prebacivanje između dvaju trofaznih izvora napajanja uz istovremeno sklapanje i prekidanje svih triju faza strujnog kruga, upravljanje trofaznim trošilima srednje snage poput trofaznih motora, grijača, ventilatora, pumpi i kompresora u tri različita radna stanja poput isključeno-ručno-automatski te ostale aplikacije koje zahtijevaju tropolno višepoložajno upravljanje pri višim strujnim opterećenjima. Tropolna izvedba osigurava istovremeno sklapanje i prekidanje svih triju faza jednim pokretom upravljačke ručke, čime se eliminira mogućnost jednofaznog rada trofaznih trošila koji bi mogao uzrokovati oštećenje opreme, a ujedno se osigurava potpuna galvanska izolacija trošila od trofaznog napajanja pri ručnom isključivanju. Tri jasno definirana položaja osiguravaju intuitivno i sigurno rukovanje, neutralni položaj 0 osigurava potpuno isključivanje napajanja, dok aktivni položaji 1 i 2 omogućuju prebacivanje između dvaju neovisnih trofaznih strujnih krugova ili izvora napajanja, što je posebno korisno u aplikacijama s rezervnim napajanjem i sustavima automatskog prebacivanja. Površinska montaža na zid posebno je pogodna za primjenu na strojevima, proizvodnim linijama, u skladištima i radionicama gdje je potreban lako dostupan lokalni upravljački element neposredno uz kontrolirano trofazno trošilo srednje snage. Termička struja Ith iznosi 25 A, a maksimalna nazivna radna napetost iznosi 480 V AC, dok nazivna izolacijska napetost iznosi 690 V. Robusna mehanička konstrukcija i kućište prilagođeno površinskoj montaži jamče dugotrajno i pouzdano djelovanje čak i u zahtjevnim industrijskim okruženjima s povećanom razinom prašine, vlage i mehaničkih opterećenja.
